AH, EH - type centrifugal oil pump
AH、EH型离心油泵
1.产品应用范围:

该系列泵适合输送清洁或含有少量颗粒的液体,低温或高温的液体,中性或有腐蚀性的液体。主要用于炼油、石油化工、化工、煤化工、化纤和普通流程工业,以及发电、环境保护、海上工业和海水淡化工业用泵。

2.结构特征:
  • AH、EH型泵是单级单吸卧式离心泵。
  • 壳体:均为径向剖分式,AH泵为脚支撑式结构,EH泵为水平中心线支撑,泵水平轴向吸入垂直吐出。
  • 轴向力:采用叶轮开平衡孔及双密封环的型式。
  • 轴承:泵装有一套径向球轴承和一组背对背成对安装的推力球轴承,采用油环稀油润滑。
  • 轴封:采用机械密封。
  • 传动:泵通过挠性碟片联轴器传动。
  • 性能参数
    流量 Q=5~2600m3/h
    扬程 H=4.5~250m
    使用温度
    介质温度
    T=-80℃~+450℃(特殊需要可达-196℃)
    AY type single, two-stage and multi-level Centrifugal oil pump
    AY型单级、两级离心油泵
    1.产品应用范围:

    AY型泵广泛用于石油炼制、石油化工、化学工业及其它输送不含固体颗粒的石油,液化石油气和其它介质。

    2.结构特征:
  • AY型泵分为单级、两级悬臂式,单级、两级两端支撑式,多级节段式等三种结构型式。
  • 壳体:均为径向剖分式,泵脚为水平中心线支撑,泵的吸入法兰和吐出法兰均垂直向上,但单级悬臂泵的吸入口也可轴向水平吸入,吐出口为径向排出。
  • 轴向力:单级悬臂泵采用叶轮开平衡孔及双密封环的型式。两级悬臂式、两级两端支撑式泵采用叶轮对称布置。多级分段式泵采用平衡盘来平衡轴向力。
  • 轴承:单、两级泵装有一套径向球轴承和一组背对背成对安装的推力球轴承,采用油环稀油润滑。多级泵则装有径向球轴承或滑动轴承,同时装有成对推力球轴承,承受泵变工况的残余轴向力。
  • 轴封:轴封:采用填料密封或机械密封,按用户需求而定。
  • 传动:泵通过挠性碟片联轴器传动。
  • 性能参数
    流量 Q=6.25~600m3/h
    扬程 30~603m
    使用温度
    介质温度
    T=-45℃~+420℃
    SJA (P), GSJH and DSJH chemical process pumps
    SJA(P)型化工流程泵
    1.产品应用范围:

    该系列泵广泛应用于石油、石油化工和化学工业及其他地方输送石油及其产品。他的设计符合API610标准规范。

    2.结构特征:
  • SJA(P)是单级单吸卧式离心泵,GSJH是两级两端支撑式卧式离心油泵,DSJH是单级双吸两端支撑卧式离心油泵。
  • 壳体:均为径向剖分式,泵脚为水平中心线支撑,泵的吸入法兰和吐出法兰均垂直向上。
  • 轴向力:单级悬臂泵采用叶轮开平衡孔及双密封环的型式。两级悬臂式、两级两端支撑式泵采用叶轮对称布置,单级双吸泵叶轮自平衡轴向力。
  • 轴承:泵装有一套径向球轴承和一组背对背成对安装的推力球轴承,采用油环稀油润滑。
  • 轴封:采用填料密封或机械密封,按用户需求而定。
  • 传动:泵通过挠性碟片联轴器传动。
  • 性能参数
    流量 Q=5~900m3/h
    扬程 17~220m
    使用温度
    介质温度
    T=-45℃~+450℃(特殊需要可达-196℃)
    DS, GS, SS type centrifugal pump
    DS、GS、SS型离心泵
    1.产品应用范围:

    本产品主要用于输送火力发电机组低压加热器疏水,也可以用于物理化学性质类似水的液体,介质温度不大于150℃。

    2.结构特征:
  • S该泵为单级、两级单吸式离心泵。
  • 壳体:均为径向剖分式,泵为水平中心线支撑,泵吸入和吐出方向垂直向上,吸入法兰也可水平轴向吸入。
  • 轴承:泵装有一套径向球轴承和一组背对背成对安装的推力球轴承,采用油环稀油润滑。
  • 轴封:采用机械密封。
  • 传动:泵通过挠性碟片联轴器传动。
  • 性能参数
    DS型
    流量 Q=186-500m3/h
    扬程 H=67-132m
    GS型
    流量 Q=35-260m3/h
    扬程
    SS型
    流量 Q=2
    扬程
    ZD slurry circulating pump
    ZD型浆液循环泵
    1.产品应用范围:

    本产品主要用于输送具有腐蚀性、磨蚀性的浆液、渣油、等含少量固体颗粒的液体,也可用于石油产品精制、石油化工流程等工业。

    2.结构特征:
  • 该泵为单级单吸式离心泵,为避免设备效率下降过快,该泵不设密封环,该泵具有轴向调节结构,叶轮及耐磨板能方便地轴向调节以保持叶轮与前盖板及耐磨板之间的间隙,从而保持泵能够高效平稳运行。
  • 该泵为“后拉式”结构,这样可使泵在拆卸叶轮、机械密封和轴组件时无须拆卸泵的进出口管线。轴承采用稀油润滑。轴承安装在带有隔离器密封的可拆卸轴承盒内,防止污物和水进入。

  • 性能参数
    流量 Q=15-5000m3/h
    扬程 H=7-75m
    使用温度
    介质温度
    n=375-980r/min
    转速 n=375-980r/min
    HDT+NKN type high pressure boiler feed water pump group
    HDT+NKN型高压锅炉给水泵组
    1.产品应用范围:

    本产品适用于火力发电厂150MW~1000M火力发电机组的亚临界、超临界、超超临界高压锅炉给水泵组,用于输送高温除氧、除盐锅炉给水,也可用于工业系统给水系统输送。

    2.结构特征:

    HDT型系列泵是卧式双壳体内壳体为径向剖分或轴向剖分高压多级离心泵。泵外壳体和泵盖为锻件结构,外壳体密封面处均堆有奥氏体不锈钢焊层,增强抗高压、高温、高速的流体冲刷和腐蚀。外壳体内部零件采用弹性设计,保证轴承和转子不受温度变化的影响,具有良好的抗热冲击性能。泵的进出口方位一般都垂直向上或向下,泵水平中心支撑。


    2.按泵芯结构又分为:

    a)HDT-A、C、D型内壳体为多级节段径向剖分式结构,叶轮同向布置。
    b)HDT-Z内壳体为蜗壳流道式水平轴向剖分式结构,叶轮为同向或对称相向布置。其轴向力自平衡。由于内壳体是上下壳对称,其径向力也自相平衡,完全有利于泵稳定运行。内壳体是轴向剖分,泵转子高速动平衡后,不再重新拆装,可保证原来动平衡精度,又大大节省装修时间。
    NKN型前置泵为卧式单级、双吸、蜗壳径向剖分式离心泵,泵进、出口方位一般为垂直向上,按特殊需求可以改变方位。


    性能参数
    HDT型锅炉给水泵
    流量 Q=350-2300m3/h
    扬程 H=1800-360
    使用温度
    介质温度
    100~210℃
    转速 n≤7000r/min
    NKN型前置泵
    流量 Q=350-2300m3/h
    扬程
    使用温度
    介质温度
    100~210℃
    转速 n≤1480r/min
    DG (B), TDG horizontal, multi-stage high pressure boiler feed water pump
    DG(B)、TDG型卧式、多级高压锅炉给水泵
    1.产品应用范围:

    本产品适用于火力发电厂中压、次高压、高压火力发电机组配套的锅炉给水泵,用于输送高温除氧、除盐锅炉给水,也可用于工业系统给水系统输送。

    2.结构特征:

    本产品为卧式、单壳体、双壳体、单级双吸离心泵。其吸入口水平布置,吐出口垂直向上布置;泵体为中心线水平支撑,在泵筒体的下方设有排液管路、暖泵管路;叶轮和轴采用单级卡环固定结构或过渡配合结构,从驱动端看泵顺时针方向旋转;泵通过两端的滚动轴承来承受整个转子的重量和泵工作时产生的径向力;泵工作时产生的轴向力由双平衡鼓平衡自身轴向力,残余轴向力由非驱动端的角接触球轴承或推力瓦块来承受;轴封采用机械密封,冲洗方式为API682标准的P32、P23;静密封采用缠绕垫和金属面密封;轴伸采用圆锥型轴伸,便于联轴器的拆装,该泵采用稀油自润滑(甩油环)或强制润滑。


    2.按泵芯结构又分为:

    a)DG(B)为单壳多级节段径向剖分式结构,叶轮同向布置。
    b)TDG为双壳多级节段径向剖分式结构,叶轮为同向布置。


    性能参数
    中压
    流量 Q=6~180m3/h
    扬程 H=270~600m
    次高压
    流量 Q=12~350m3/h
    扬程
    高速
    流量 Q=45~
    扬程
    TDM high pressure defocusing pump
    TDM型高压除焦水泵
    1.产品应用范围:

    该系列泵是专为炼油装置中的焦化炉除焦,轧钢厂除鳞用的高压离心泵,亦可供输送其它液体,被输送介质中允许有少量焦质颗粒度<3.0mm,含量小于3000PPm, 介质温度不超过150℃。
    设计、制造规范符合美国石油学会API610。

    2.泵结构及特点:
  • TDM型系列泵是卧式双壳体内壳体为径向剖分或轴向剖分高压多级离心泵。泵外壳体和泵盖为锻件结构,外壳体密封面处均堆有奥氏体不锈钢焊层,增强抗高压、高温、高速的流体冲刷和腐蚀。外壳体内部零件采用弹性设计,保证轴承和转子不受温度变化的影响,具有良好的抗热冲击性能。泵的进出口方位一般都垂直向上或向下。
  • 内壳体为径向剖分式结构(TDM),仍采用高效的双平衡鼓装置,附带强制润滑的推力轴承,能承受任何工况下的轴向力,保证泵安全稳定运行。
  • 内壳体为轴向剖分涡壳结构(TDMZ),转子上的叶轮是对称布置,其轴向力自平衡。由于内壳体是上下壳对称,其径向力也自相平衡,完全有利于泵稳定运行。内壳体是轴向剖分,泵转子高速动平衡后,不再重新拆装,可保证原来动平衡精度,又大大节省装修时间。
  • 泵转子采用刚性轴结构设计,它具备良好的运行精度和高度可靠性。采用叶轮和导叶(或涡壳)的最佳水力元件组合,独有的摩擦副结构和材料,成熟和可互换的零件以及外围的温度控制、压力保护元件,可获得较高运行效率和安全稳定性。
  • 泵在不拆卸进出口管路和驱动设备的情况下,更换芯包快,检修时间短,提高经济效益。
  • DM型单壳体泵与TDM型泵在性能方面相同。
  • 性能参数
    流量 Q=80~540m3/h
    扬程 H=000~3800
    泵壳设计压力 最大为42Mpa
    HDT+NKN type high pressure boiler feed water pump group
    TDY(DY)型双(单)壳体高压多级离心油泵
    1.产品应用范围:

    该系列离心油泵主要用于石油炼制、石油化工、化学工业的精炼装置、加氢装置、焦化减粘装置以及石油化工等装置中,输送不含固体颗粒各种油品,渣粘油等易燃易爆、有毒性或腐蚀性的高温高压液体,介质温度不超过450℃.
    符合美国石油学会API610标准的规定。

    2.泵结构及特点:
  • TDY型系列泵是卧式双壳体内壳体为径向剖分或轴向剖分高压多级离心油泵。泵外壳体和泵盖为锻件结构,外壳体密封面处均堆有奥氏体不锈钢焊层,增强抗高压、高温、高速的流体冲刷和腐蚀。外壳体内部零件采用弹性设计,保证轴承和转子不受温度变化的影响,具有良好的抗热、抗压冲击性能。泵的进出口方位一般都垂直向上或向下。
  • 内壳体为径向剖分式结构(TDM),仍采用高效的双平衡鼓装置,附带强制润滑的推力轴承,能承受任何工况下的轴向力,保证泵安全稳定运行。
  • 内壳体为径向剖分式结构(TDY),仍采用高效的双平衡鼓装置,附带强制润滑的推力轴承,能承受任何工况下的轴向力,保证泵安全稳定运行。
  • 内壳体为轴向剖分涡壳结构(TDYZ),转子上的叶轮是对称布置,其轴向力自平衡。由于内壳体是上下壳对称,其径向力也自相平衡,完全有利于泵稳定运行。内壳体是轴向剖分,泵转子高速动平衡后,不再重新拆装,可保证原来动平衡精度,又大大节省装修时间。
  • 泵转子采用刚性轴结构设计,它具备良好的运行精度和高度可靠性。采用叶轮和导叶(或涡壳)的最佳水力元件组合,独有的摩擦副结构和材料,成熟和可互换的零件以及外围的温度控制、压力保护元件,可获得较高运行效率和安全稳定性。
  • 泵在不拆卸进出口管路和驱动设备的情况下,更换芯包快,检修时间短,提高经济效益。
  • DY型单壳体油泵与TDY、TDYZ型泵在性能方面完全相同。
  • 性能参数
    中压
    流量 Q=12~540m3/h
    扬程 H=560~1000m
    壳体承压 16Mpa
    高压
    流量 Q=25~540m3/h
    扬程 H=720~2000m
    壳体承压 25Mpa
    高速
    流量 Q=30
    扬程 H=1500~3200m
    壳体承压 40Mpa
    LDTNB type vertical condensate pump
    LDTNB型立式凝结水泵

    1.产品应用范围:

    该系列泵用于火电站、核电站中从凝汽器中输送凝结水到除氧器,同时向汽轮机低压旁路及减温器提供减温水,一般水温不高于80℃。

    2.泵结构及特点:

    LDTNB型凝结水泵为立式多级筒袋式式结构,吸入与吐出接口分别位于泵筒体和吐出座上。其吸入口与吐出口水平侧向、成180°布置,首级叶轮为双吸结构,泵本体承受轴向力。从驱动端看叶轮逆时针方向旋转;轴承形式是一对角接触球轴承,轴承采用稀油自润滑,润滑油室带盘管冷却器。轴封采用单端面集装式机械密封,系统方案为P11 P54(按照API682-2004标准执行)。

    a)泵筒体按全真空型设计;

    b)叶轮为封闭式,首级叶轮有单吸或加装诱导轮、双吸两种形式;

    c)泵壳采用可更换的耐磨环;泵带有平衡鼓机构,自身承受轴向力,残余轴向力由

    性能参数
    流量 Q=90~2300m3/h
    扬程 H=23~420m
    使用温度
    介质温度
    40~120℃
    转速 n≤1480r/min
    LN, LNL type vertical condensate pump
    LN、LNL型立式凝结水泵

    1.产品应用范围:

    该系列凝结水泵广泛应用于火(核)电厂凝汽器系统输送凝结水及要求汽蚀余量低的场所,输送不含颗粒的液体。

    2.泵结构及特点

    LNLNL系列凝结水泵采用双壳体抽芯式结构,首级叶轮采用单吸加诱导轮或双吸结构,大大提高泵汽蚀性能;泵采用节段式结构;中段等关键零部件采用锻件结构,延长了泵主要零部件的使用寿命;泵转子为钢性转子,由多个水润滑轴承支撑,增加泵的稳定性;转子轴向力为自平衡方式,残余轴向力由止推轴承承受。LNLNL系列凝结水泵具有,泵结构紧凑,泵长度相当于国内外同参数泵长度的1/3~1/2,大大降低电厂工程造价;同时拆装方便,不用拆卸进、出口管路即可进行检修、维护,大大缩短了检修周期,为电厂设备的安全稳定运行赢得了宝贵的时间。

    性能参数
    流量 Q=4~500m3/h
    扬程 H=20~380m
    使用温度
    介质温度
    40~120℃
    转速 n=1480或2980r/min
    YLB fluid lower pump (liquid sulphur pump)
    YLB型液下泵(液硫泵)

    1.产品应用范围:

    YLB型液下泵(液硫泵)主要用于炼油厂、石油化工、煤化工、硫磺回收装置、发电厂、环境保护工程、污水处理等领域。适合输送各种清洁的无颗粒的或含有少量颗粒的浆料、污水、污油、液态硫磺等介质。

    2.泵结构及特点:

    该型泵的设计和制造完全符合API61011版中VS4型泵的相关要求,其结构为单级、单吸、蜗壳式立式长轴液下泵;液硫泵带保温夹套。该系列泵具有很高的安全可靠性,泵运行稳定,使用寿命长,并且维修简单方便,零部件通用性强,备品备件种类少。该系列泵采用柔性轴设计理论进行设计,泵轴采用可靠的接轴方式、多点支撑结构,最大插入深度可达5000mm

    性能参数
    流量 Q=3~350m3/h
    扬程 H=10~100m
    转速 Q=1500、2980r/min
    输送介质重(蒽)油;
    操作温度
    -20~+180℃
    YTD type bucket pump vertical flow pump
    YTD型筒袋泵立式斜流泵

    1.产品应用范围:

    YTD型筒袋泵主要用于炼油厂、石油化工、煤化工、低温工程、冷凝液抽取、液化气工程、等行业和领域。适合输送各种清洁的易汽化介质、低温介质,如乙烯、液氨、液化气、冷凝液、油品等。

    2.泵结构及特点:

    YTD型泵结构为立式多级、径向剖分,径向导叶或导流壳、筒袋式离心泵。该系列泵的首级叶轮一般是特殊设计的,汽蚀性能较好,根据需要还可以加置诱导轮以进一步提高气蚀性能。次级叶轮一般为径流式叶轮,压出室一般为导叶,形成了立式多级结构。该型泵的设计和制造完全符合API61011版中VS6型泵的相关要求,泵的轴封采用完全符合API682-2004标准的双端面、完全集装式机械密封。该系列所有泵在用户现场均运行平稳,其突出特点是安全系数高、汽蚀小、噪音低、维护周期长(大修期在5年以上)。

    性能参数
    流量 Q=10~400m3/h
    扬程 H=30~1000m
    输送介质重(蒽)油;
    操作温度
    -80~250℃

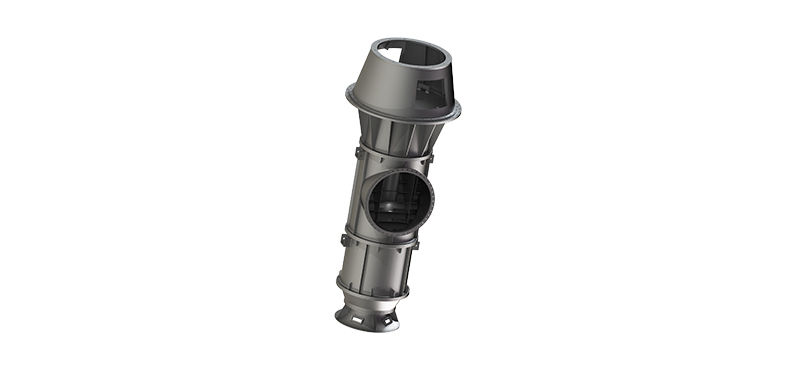

    H type large inclined flow pump
    H型大型斜流泵

    1. 产品应用范围:

    H型立式斜流泵广泛用于电厂循环冷却水、城市给排水、农业灌溉及其它工业部门输送清水、海水或物理及化学性质类似水的其他液体。其被输送液体的温度不高于55℃。特殊设计水温可大80℃。

    2. 泵结构及特点:

    H型立式斜流泵结构:1)泵按照安装方式可分为单基础结构和双基础结构。单基础结构泵与电机直连。双基础结构泵与电机分别安装在各自基础上;2)泵的吸入水池为湿坑式,泵直接插入敞开的水坑中,按用户要求也可以设计成干坑式结构;3)泵结构为单壳体结构或双壳体结构。双壳体结构泵水力工作部(包括转子、导叶体、内护管、导流栅等部件)可以同时抽出,方便检修,单壳体结构需整泵抽出;4)泵的轴承为水润滑导轴承。按用户要求可以选用橡胶轴承,赛龙轴承或AR轴承;5)泵轴封,采用填料密封,也可以采用机械密封;6)泵旋转方向从电机向泵看顺时针方向旋转。

    H型立式斜流泵特点:1)体积小,重量轻,机组占地面积小,启动前无需灌水;2)安全可靠,使用寿命长;3)效率高,汽蚀性能好。

    性能参数
    流量 Q=600~60000m3/h
    扬程 H=6~95m
